焊盘和过孔的区别?

发布日期:2019-07-31 作者: 点击:

pcb电路板加急打样小编为你进行介绍:


1、定义不同

焊盘:焊盘,表面贴装装配的基本构成单元,用来构成电路板的焊盘图案(land pattern),即各种为特殊元件类型设计的焊盘组合。

过孔:过孔也称金属化孔。在双面板和多层板中,为连通各层之间的印制导线,在各层需要连通的导线的交汇处钻上一个公共孔,即过孔。过孔的参数主要有孔的外径和钻孔尺寸。

孔本身存在着对地的寄生电容,同时也存在着寄生电感,往往也会给电路的设计带来很大的负面效应。

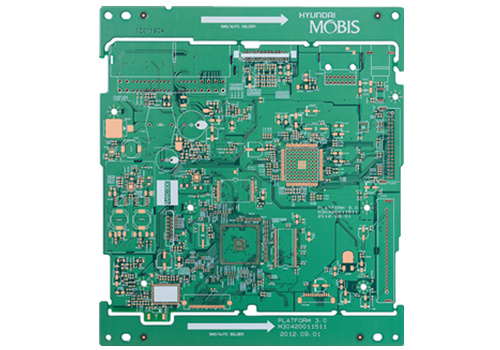

pcb电路板加急打样


2、原理不同

焊盘:当一个焊盘结构设计不正确时,很难、有时甚至不可能达到预想的焊接点。焊盘的英文有两个词:Land 和 Pad ,经常可以交替使用;可是,在功能上,Land是二维的表面特征,用于可表面贴装的元件,而 Pad 是三维特征,用于可插件的元件。


作为一般规律,Land 不包括电镀通孔(PTH, plated through-hole)。旁路孔(via)是连接不同电路层的电镀通孔(PTH)。盲旁路孔(blind via)是连接较外层与一个或多个内层而埋入的旁路孔,只连接内层。


过孔:过孔,在线路板中,一条线路从板的一面跳到另一面,连接两条连线的孔也叫过孔(区别于焊盘,边上没有助焊层。)

过孔也称金属化孔,在双面板和多层板中,为连通各层之间的印制导线,在各层需要连通的导线的交汇处钻上一个公共孔,即过孔。

在工艺上,过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属,用以连通中间各层需要连通的铜箔,而过孔的上下两面做成圆形焊盘形状,过孔的参数主要有孔的外径和钻孔尺寸。


3、作用不同

过孔:是PCB上的孔,起到导通或散热作用。

焊盘:是PCB的铜盘,有的和孔配合起到连接作用,而有的是方盘,主要用来贴件。
