PCB电路板阻抗的影响因素

发布日期:2022-01-05 作者: 点击:

PCB电路板特性阻抗的影响因素有哪些?武汉pcb电路板厂为大家详细介绍:

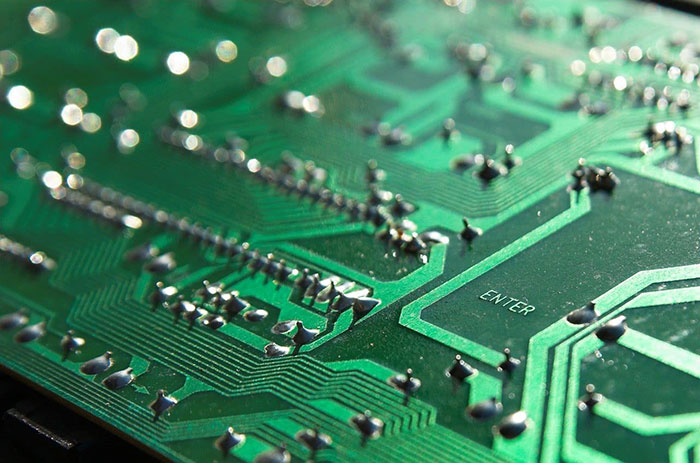

武汉pcb电路板


1、走线距离板边小于25mm时,走线的特性阻抗值比板中部小1~4ohm,走线距离板边50mm以上时,特性阻抗值因位置的损坏而降低。在高倍率的前提下,考虑到特性阻抗线与板边距离超过25mm,建议先选择切割规格;

2、危及pcb电路板特性阻抗统一性的关键因素是不同部位厚度的均匀性,其次是图形边界的对称性;

3、pcb线路板不同部位残铜率的不同,会导致特性阻抗有1~4ohm的差异。当图案的对称性较弱(残铜率差异很大)时,建议不要损害电气设备的特性,基本有效地铺平了电镀工艺的扼流圈和分离点,减少了不同部位的厚度差异和滚镀厚度的差异;

4、半干固片的合模力越低,层压后电介质厚度的均匀性越好。pcb电路板边缘的胶流交换会导致介质厚度小,相对介电常数大,从而导致靠近板子,边缘走线的特性阻抗值低于面板中间区域;

5、对于内层走线,由于图形边界和铜厚导致的特性阻抗在面板不同部位的均匀性较小;蚀刻工艺图案边界的差异对特性阻抗的均匀性非常有害,表面滚镀的均匀性有待提高。

PCB线路板的维护可分为半年维护和年度维护:

1、半年保养:每季度清理一次电路板表面的灰尘,可以用PCB电路板用清洗液清洗擦拭,清洗后应用吹风机吹干,还要观察电路中是否有元件,如有损坏痕迹,检查电解电容是否有漏电现象。如有泄漏,应及时更换。

2、年度维护:清理线路板表面灰尘,对PCB线路板中的电解电容进行全面检查。如果容量低于标称容量的20%,则应更换。寿命约为十年,全部更换,以保证电路板在工作中的正常运行。然后检查散热硅脂是否干燥、牢固。如果是干的,把干的散热硅脂去掉,涂上新的散热脂,防止电路板中的大功率元件因散热不良而烧坏。
