几种特殊PCB布线方法及检查项目

PCB布线非常重要，对产品的寿命、稳定性和电磁兼容性影响很大。如果电路板走线不合理，产品性能会大打折扣。下面pcb电路板加急焊接厂将介绍几种特殊的PCB线路板布线方法，希望对您有所帮助。

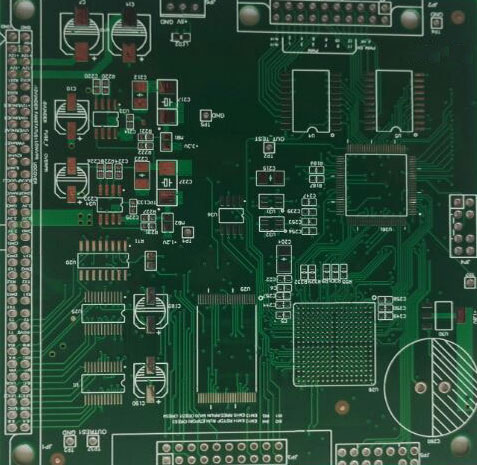

1、直角接线：

直角走线对信号的影响主要体现在：

(1)转角可以相当于传输线上的容性负载，减慢上升时间；

(2)阻抗不连续会引起信号反射；

(3)直角尖产生的EMI将成为10GHz以上射频设计领域中高速电路设计的重点。

2、差分接线

与普通单端信号走线相比，差分信号具有以下优点：

(1)抗干扰能力强。因为两条差分走线之间的耦合非常好，当有外界噪声干扰时，它们会同时耦合到两条导线上。

(2)能有效抑制EMI。由于两个信号的极性相反，向外辐射的电磁场可以相互抵消。耦合越紧密，释放到外界的电磁能量就越少。

(3)时序定位准确。由于差分信号的开关变化位于两个信号的交点，不像普通单端信号依赖高低两个阈值电压，受工艺和温度的影响较小，可以减少时序误差，更适用于低幅度信号电路。

3、蛇形线

蛇形线是Layout中常用的一种走线方式。其主要目的是调整延迟以满足系统时序设计要求，两个比较关键的参数是平行耦合长度(Lp)和耦合距离(S)。

PCB布线设计完成后，需要检查PCB布线设计是否符合规则，检查制定的规则不符合PCB生产工艺的要求。那么pcb布线后如何检查，我们来看看pcb布线检查方法。.

一般PCB布线后需要检查的项目有一般PCB设计图检查项目、PCB电气特性检查项目、PCB物理特性检查项目、PCB机械设计因素、PCB印制板安装要求、印制板分配要求、PCB机械注意事项、PCB电气注意事项、PCB布线路径和定位、PCB宽度和厚度、PCB线间距、PCB线图案检查、PCB设计项目清单。

1、检查通孔间距是否合理。

2、检查电源线和地线的宽度是否合适。

3、检查关键信号线是否采取了较佳措施。

4、检查模拟电路和数字电路是否有独立的地线。

5、检查PCB中添加的图形是否会导致信号短路。

6、检查PCB上是否有工艺线。

7、检查多层PCB板中电源层外框边缘是否缩小。
