电路板焊接焊接质量检查如何进行?

发布日期:2019-06-05 作者: 点击:

想要进行焊接质量检测,pcb电路板加急焊接小编为你进行方式介绍:

1、在线测试法

在线测试法是用在线测试仪实现的,它通过测试仪上称作“针床”的信号连接部件把电路板焊接上的测试点与测试仪连通。可以检查电路板焊接的开路、短路及故障元件,也可检查元件的功能,如电阻电容的数值、晶体管的极性等。通过IC的浮脚测试方法可检查出IC的虚焊管脚。如果电路板的元器件密度大,不好设置所需的测试点,可以利用边界扫描技术,把那些测试点通过设计的测试电路汇集到电路板焊接的边缘连接器,使在线测试仪能测到所需的各个位置的点。

在线测试法是一种电信号测试法。它可以检查电路板焊接的焊装状态,这种检查非常接近于实用情况,一般经过在线测试的电路板焊接就可以装机使用,但它不能给出焊装的质量结果,没有直观地进行焊点可靠性检查。


2、红外探测法

红外探测法利用红外光束向电路板焊接焊点辐射热量,再检测焊点热量释放曲线是否正常,从而判别该焊点内部是否有空洞,达到间接检查焊接质量的目的。这种检查方法适合于大批量、自动焊接,且焊盘一致性好、元器件体积差别不大的情况。否则,其它因素对于焊点散热特性影响太大,误检率就会增大。由于这种检测方法受到的限制条件较多,任何一种电路板焊接的焊点大小都会有差别。因此,在电子产品检测中应用较少。


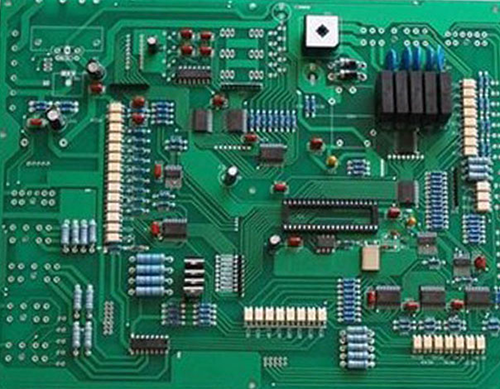

pcb电路板加急焊接


3、X光透视法

X光透视法利用X光透过焊料的能力没有透过铜、硅、FR一4等材料的能力强的特点来显示焊接厚度、形状及质量的密度分布等。这种检测方法适用于看不到的焊点(即隐性焊接)。它将待测电路板焊接置于X光的通道中,在显示屏上可以看出焊点焊料阻碍X光通过所形成的焊点轮廓。


4、目视法

目视法靠人的眼睛直接观察焊点表面的焊接情况,可检查出润湿性不良、焊锡量不适宜、焊盘脱落、桥接、小锡球溅出、焊点无光泽以及漏焊等焊接缺陷。目视法比较简易的工具是放大镜,一般使用带灯的5~10倍固定式放大镜。它完全适用于密度不高的电路板焊接的检查。这种工具的缺点是检查人员易疲劳,而较好的目视检查仪器是摄像式屏幕显示检查仪,它的放大倍数可调,较多的可达80一90倍。它通过CCD把板子的焊接部位显示在屏幕上,人们可以像看电视一样观察屏幕。较高档次的检查仪可在两个方向自动移动电路板焊接,也可自动定位,实现对PCBA关键部位的检查。配上录像机,可记录检查结果。
